一、產品簡介

我公司生產的SHJ系列單軸攪拌機，是我單位精心研制的產品，該機混合均勻度CV≤5-7%，混合時間：3-6min，可采用手動、電動、氣動三種出料方式，機內殘留低，廣泛適用于能源環保、化工、食品、醫藥、飼料養殖等行業。

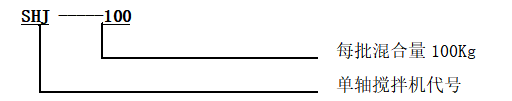

產品型號及表示方法：(例如：SHJ-100)

二、性能特點

1、新型攪拌軸結構無混合死角，混合均勻優良；

2、分批式混合，混合均勻度CV≤5-7%，混合時間3-6分鐘；

3、機體兩端雙層密封設計，杜絕兩軸端漏料現象；

4、出料門采用氣動（也可電動或手動），動作更加準確可靠，密封性能好；

5、機內裝有液體添加管道，總機結構合理，外型美觀，操作維修方便；

6、減速機采用擺線針輪減速機，結構緊湊，占用空間小，傳動平穩，噪音低。

三、主要技術參數

注：混合均勻度以精飼料為樣本取得，粗飼料的混合均勻度略為降低。

四、設備組成及工作過程

 單軸攪拌機主要由機殼、攪拌轉子、電動機、減速機、鏈輪、液體添加管路、出料裝置等部件組成（詳見圖1）。

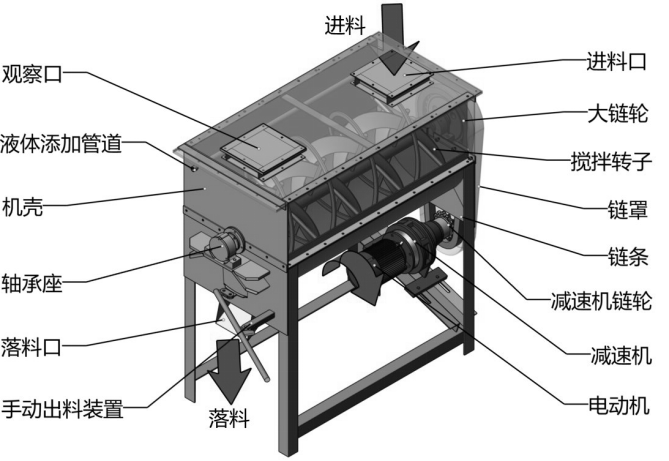

                                      圖1.1、手動式單軸攪拌機結構示意圖

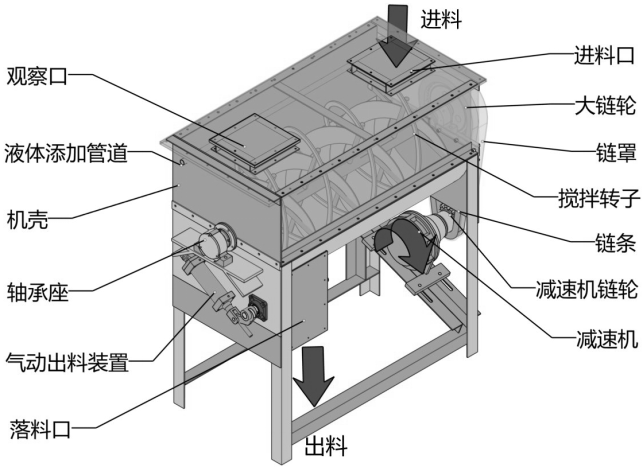

                                   圖1.2、氣動式單軸攪拌機結構示意圖

                                   圖1、單軸攪拌機結構示意圖

（1）攪拌轉子

攪拌轉子分為螺帶式、槳葉式兩種型式。螺帶式主要應用于飼料養殖行業的物料攪拌、混合；槳葉式既可用于飼料養殖行業，也可用于有機肥、無機肥、能源環保等其他行業的物料攪拌混合。

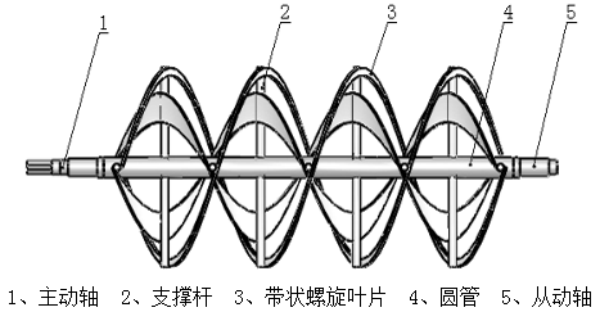

螺帶式攪拌轉子由帶狀螺旋葉片、主動軸、從動軸、圓管及支撐桿組成，如圖2.1。葉片分為內外兩圈，分別為左旋和右旋。轉子轉動時，左旋葉片使物料從一端推向另一端，右旋葉片則使物料向相反方向移動，通過這樣不斷地翻動和對流，使物料均勻混合。

                                 圖2.1、螺帶式攪拌轉子結構示意圖

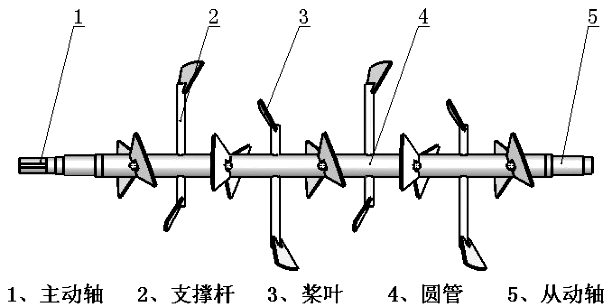

槳葉式攪拌轉子由槳葉、主動軸、從動軸、圓管及支撐桿組成，如圖2.2。槳葉以旋轉角度的型式排列。轉子轉動時，長邊槳葉將物料從進料端推向出料端，短邊槳葉則使物料做反向流動，通過這樣不斷地翻動和對流，使物料均勻混合。

                                     圖2.2、槳葉式攪拌轉子結構示意圖

                                     圖2、攪拌轉子結構示意圖

（2）出料門與密封

如采用自動開門出料裝置，出料門采用密封機構——鑲有高密度海棉條，大大提高了密封可靠性。密封條損壞后可更換。

（3）出料裝置

出料裝置采用氣動、電動或手動三種方式。

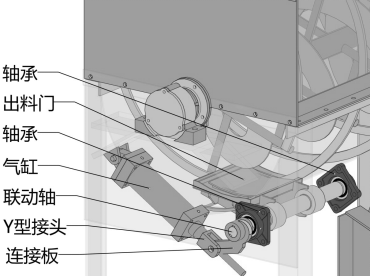

氣動出料控制機構由氣缸、連接板、Y型接頭、聯動軸等組成，如圖3.1。出料門裝在聯動軸上，聯動軸和連接板連接在一起，氣缸頭一端與Y形接頭絞接，一端固定于機殼。氣缸往復運動，通過連接板帶動聯動軸轉動，從而帶動出山料門開啟或關閉（氣缸活塞桿推出時，出料門關閉）。電動出料裝置由電動推桿控制。

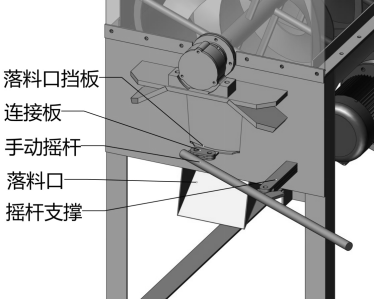

手動出料控制裝置主要由插板、支撐桿、手動搖桿等組成，如圖3.2。

圖3.1、氣動出料裝置示意圖                    圖3.2、手動出料裝置示意圖

圖3、出料裝置結構示意圖

（4）液體添加管道

液體添加管道安裝在機體的側上方，由管道、噴嘴等組成，液體通過噴嘴呈扇形噴出，機殼全長有數個噴頭均勻分布。液體可以是油脂、水。油脂添加一般用于飼料養殖業物料的攪拌；水一般是在物料干燥情況下加入。
