一、產品簡介

    我公司生產的SSHJ系列雙軸攪拌機，是我單位精心研制的定型產品，該機混合時間短，混合均勻度高，全長開門結構，不漏料，機內殘留低，廣泛適用于預混料、禽畜飼料、水產飼料、添加劑、有機肥、化工、醫藥等行業。

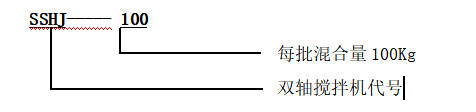

    產品型號及表示方法：(例如：SSHJ-100)

二、性能特點

1、混合周期短、混合均勻度高：一般物料在45～60S時間內混合均勻度CV≤5%，減少混合時間，大大提高了生產效率；

2、出料快、殘留量?。旱撞坎捎昧巳L雙開門結構，故排料迅速、殘留少；

3、液體添加量大，可根據需要添加幾種液體；

4、混合柔和、不損傷物料原有特性；

5、鏈輪鏈條采用雙排鏈結構（SSHJ-250除外，采用單排鏈輪），由擺線針輪減速機帶動轉子相向轉動、傳動機構獨特，運轉平穩、傳動扭矩大、磨耗低；

6、采用獨特的鏈條張緊機構，裝拆、調節快捷、方便；

7、攪拌室采用獨特的“W”形結構，開口小、中間大、下部窄，造形別致美觀，占地面積小；

8、出料門采用密封機構，提高了密封可靠性。

三、主要技術參數

四、設備組成及工作原理

（一）設備組成

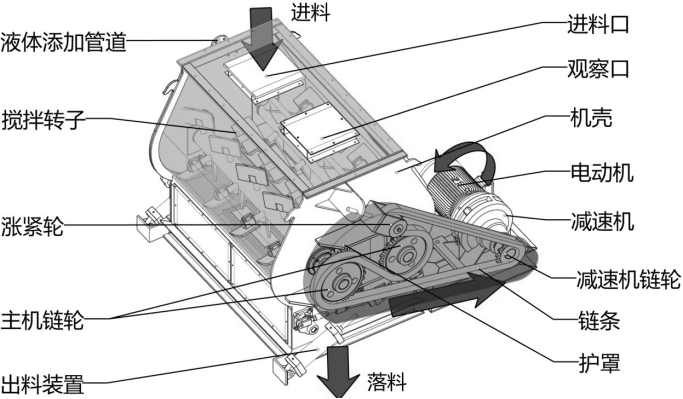

      本機主要由機殼、攪拌轉子、電動機、減速機、鏈輪、液體添加管路、出料裝置、護罩等部件組成（如圖一）。

圖一、SSHJ系列雙軸攪拌機結構示意圖

（1）出料裝置分為手動開門、氣動開門兩種；

     手動開門裝置由連接板、連桿座、連桿、雙聯連桿、搖臂、聯動軸等組成。出料門裝在聯動軸上，聯動軸與連桿座連接一起，連桿座與連桿、連桿與雙聯連桿相鉸接，搖臂與雙聯連桿連接在一起，通過搖臂使聯動軸轉動，從而帶動底部的兩個出料門開啟或關閉。

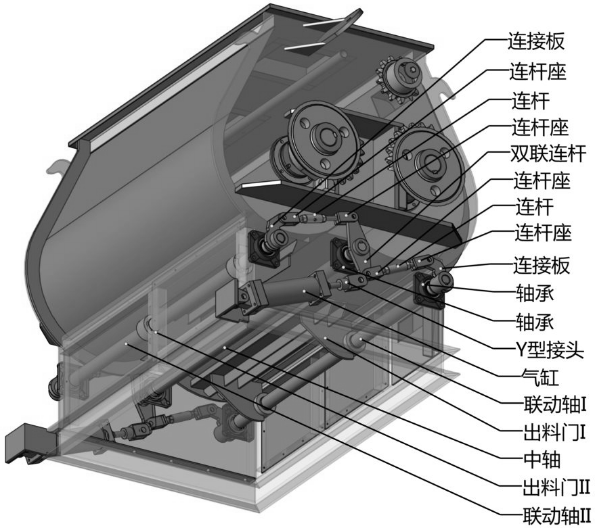

     氣動開門裝置由氣缸、連接板、連桿座、連桿、雙聯連桿、搖臂、聯動軸等組成。出料門裝在聯動軸上，聯動軸與連接板、連桿座連接一起，連桿座與連桿、連桿與雙聯連桿相鉸接，雙聯連桿與中軸連接，氣缸一端通過Y型接頭與雙聯連桿連接，一端固定于機架。氣缸往復運動，帶動雙聯連桿使聯動軸轉動，從而帶動底部的兩個出料門開啟或關閉（如圖二）。

（2）出料門密封

     出料門采用密封機構——鑲有高密度海棉條，大大提高了密封可靠性。密封條損壞后可更換。

（3）液體添加管道

     液體添加管道安裝在機蓋下方，由管道、噴嘴等組成，液體通過管道噴孔呈扇形噴出，機內管道全長有數個噴頭均勻分布。

圖二、SSHJ系列雙軸攪拌機出料裝置結構示意圖

（4）攪拌轉子

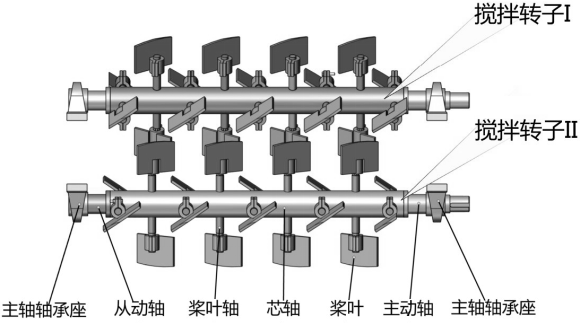

槳葉式攪拌轉子由槳葉、槳葉軸、主動軸、從動軸、芯軸組成，通過主軸軸承座與機殼固定，如圖三。

圖三、SSHJ系列雙軸攪拌機攪拌轉子結構示意圖

（二）工作原理

    該機由兩個旋轉方向相反的轉子組成，轉子上焊有多個特殊角度的槳葉，槳葉帶動物料沿攪拌室內壁旋轉的同時左右翻動；在兩轉子的交叉重疊處，形成了一個失重區，在此區域內，不論物料的形狀、大小和密度如何，都能使物料上浮，處于瞬間失重狀態，以此使物料在攪拌室內形成全方位連續循環翻動，相互交錯剪切，從而達到快速、柔和均勻的混合效果。
